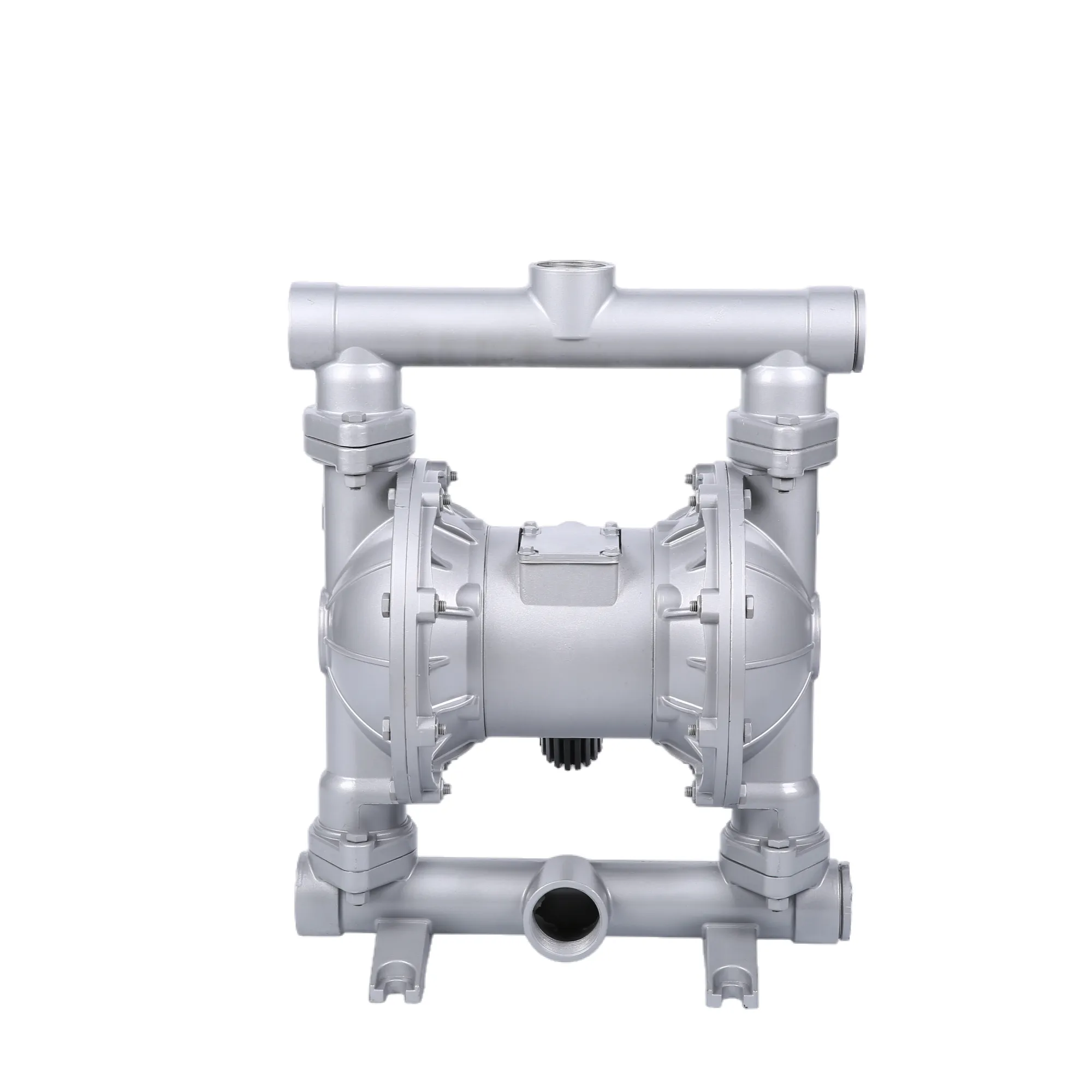

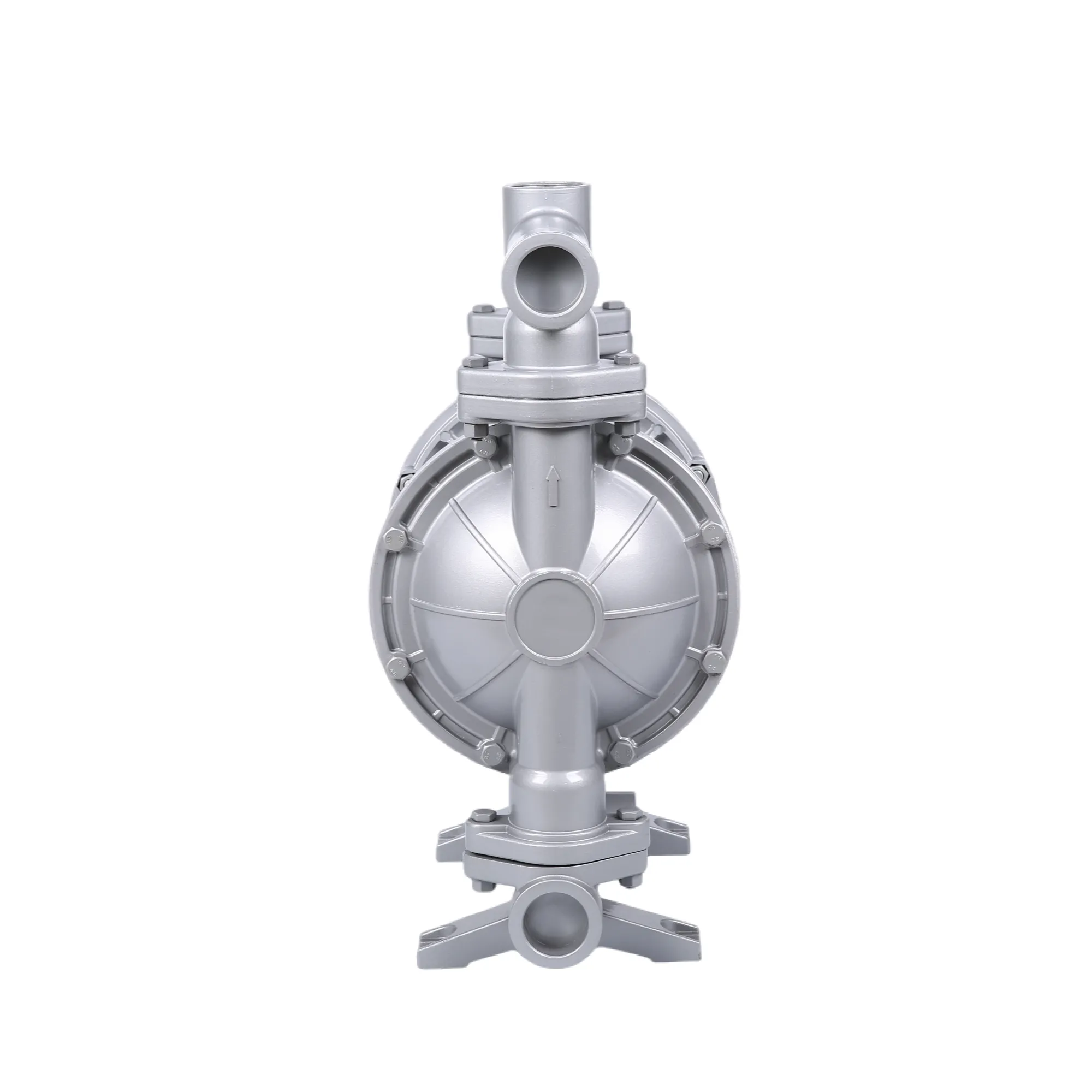

Pneumatická membránová pumpa z hliníkové slitiny

Product Introduction

Meta Description: Pneumatická membránové čerpadlo z hliníkové slitiny XSU nabízí nízkou hmotnost, samonasávající ovládání vzduchem, flexibilní regulaci průtoku a spolehlivý průmyslový přenos tekutin.

Informace o produktu

Materiál těla:

Hliníková slitina

Velikost spojení:

DN25–DN80

Maximální tok:

57–568 l/min

Maximální výška:

70–84 m

Maximální velikost částice:

2,5–6,3 mm

Vstup vzduchu:

1/4 nebo 1/2 palce

Pneumatická membránové čerpadlo z hliníkové slitiny XSU je kompaktní řešení pro přepravu mnoha průmyslových tekutin. Používá stlačený vzduch místo elektromotoru. Proto se dobře hodí do vlhkých prostor, pro mobilní přepravní úkoly a pro místa, kde je důležitá jednoduchá regulace rychlosti.

Jeho tělo z hliníkové slitiny je lehčí než mnoha ocelových těles čerpadel. V důsledku toho je čerpadlo snáze přenositelná, instalovatelná a udržovatelná. Navíc design s dvojitou membránou zvládne řídké tekutiny, viskózní tekutiny a tekutiny s malými suspendovanými částicemi.

Jiangsu Xiangsu Machinery Equipment Manufacturing Co., Ltd. dodává pneumatická čerpadla pro průmyslové uživatele, distributory, dodavatele a stavitele zařízení. Každé čerpadlo lze konfigurovat podle tekutiny, požadovaného průtoku, tlaku, teploty a instalačních podmínek.

Jak funguje čerpadlo

Stlačený vzduch pohybuje dvěma membránami z strany na stranu. Zatímco jedna komora nasává tekutinu, druhá komora tlačí tekutinu k výstupu. Směr toku řídí kontrolní kuličky.

Tento jednoduchý proces nevyžaduje těsnění hřídele. Proto je riziko úniku z rotačního těsnění sníženo. Průtok lze také upravit změnou přívodu vzduchu. Navíc může čerpadlo pracovat při nízké rychlosti pro řízený přepravu nebo při vyšší rychlosti, když je potřeba větší průtok.

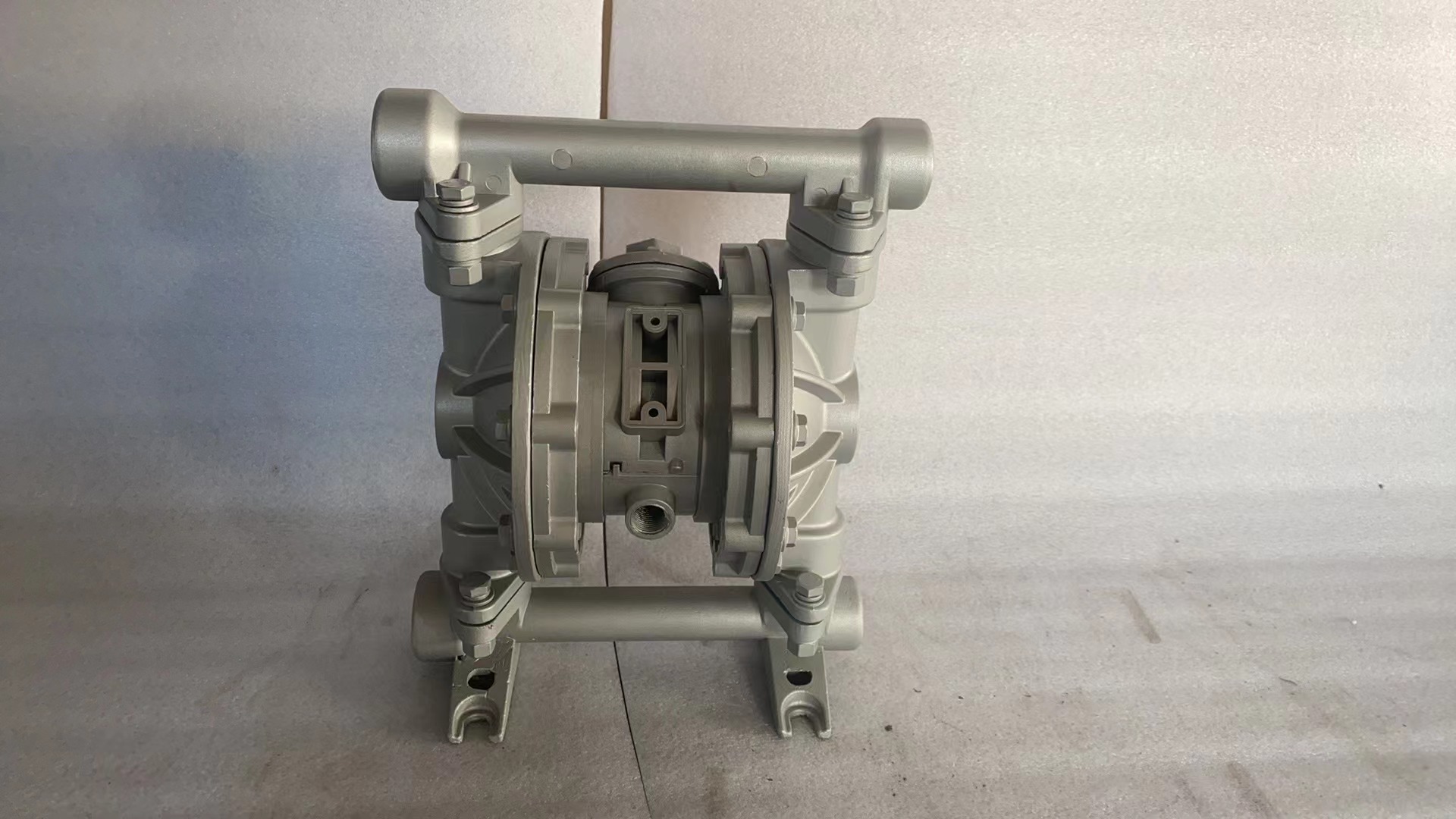

Aluminum alloy pneumatic diaphragm pump 5.jpg

Hlavní výhody produktu

Lehké tělo čerpadla z hliníkové slitiny
Pohon vzduchem bez elektromotoru
Samonosný design pro snadnější spuštění
Nastavitelný průtok pomocí regulace tlaku vzduchu
Vhodné pro viskózní tekutiny a malé suspendované pevné látky
Žádné rotační mechanické těsnění v části s tekutinou
Šroubované komory pro pevné těsnění a snadnější servis
Závitové přívodní a výstupní spojení
Kompaktní konstrukce se stabilními montážními nožičkami
K dispozici několik materiálů membrány, kuličky a sedla

Typické technické parametry

Následující hodnoty platí pro běžné konfigurace v této řadě produktů. Konečný výkon závisí na zvolené velikosti, materiálu membrány, přívodu vzduchu, viskozitě tekutiny a uspořádání potrubí.

Parametr	Typický rozsah nebo možnost
Typ čerpadla	Pneumatické dvojmembránové čerpadlo
Materiál těla	Hliníková slitina
Velikost spojení	DN25–DN80
Maximální průtok	57–568 L/min
Maximální výška zvedu	70–84 m
Maximální tlak na výstupu	0,70–0,84 MPa
Maximální sací výška	Až 7,6 m
Maximální velikost částic	2,5–6,3 mm
Přívod vzduchu	1/4 nebo 1/2 palce
Spojení pro tekutinu	Závitové; další možnosti na požádání
Možnosti membrány	NBR, neopren, EPDM, FKM nebo PTFE
Zdroj pohonu	Čistý, regulovaný stlačený vzduch

Tyto hodnoty jsou reprezentativními údaji řady. Před objednáním prosím potvrďte požadovaný provozní bod se společností XSU Pump.

Vhodné tekutiny a průmyslová odvětví

Pneumatické membránové čerpadlo z hliníkové slitiny se běžně používá pro nátěry, inkoust, olej, pryskyřici, lepidlo, čisticí prostředek, odpadní vodu a obecné procesní tekutiny. Může také přepravovat některá rozpouštědla, pokud jsou všechny materiály ve styku s tekutinou kompatibilní.

Typická průmyslová odvětví zahrnují:

Výroba barev a nátěrů
Tisk a balení
Strojírenství a automobilové závody
Manipulace s oleji a mazivy
Procesy v keramickém průmyslu a hornictví
Přeprava odpadních vod a kalů
Vyprazdňování sud a nádrží
Dávkování a cirkulace chemikálií
Mobilní čisticí a servisní systémy

Hliník není vhodný pro každou kyselinu, zásadu nebo agresivní chemikálii. Z toho důvodu by kupující měli před výběrem uvést název tekutiny, koncentraci a teplotu. Pro korozivní tekutiny vyž
